LVST低壓開關試驗箱由DC220V直流電源模塊、DC48V直流電源模塊、DC24V電源直流模塊、交流電源供電模塊、電源控制模塊，時間控制模塊、電壓調節模塊等組成；由控制模塊控制直流DC220V、DC48V、DC24V、AC 0-260V、DC36V的輸出，時間控制模塊控制時間輸出；將各低壓開關電器的反饋信號，故障信號接收回來，通過指示模塊將低壓開關性能、故障等顯示出來；各輸出模塊的輸出電壓，通過控制模塊控制其分閘與合閘，保證設備輸出的安全；時間控制模塊，對其需要進行時間控制的低壓開關元器件，實行時間控制，以保證在檢修設備時滿足其測試功能；顯示模塊由電壓表，電流表，指示燈等組成。

二、LVST低壓開關試驗箱功能特點

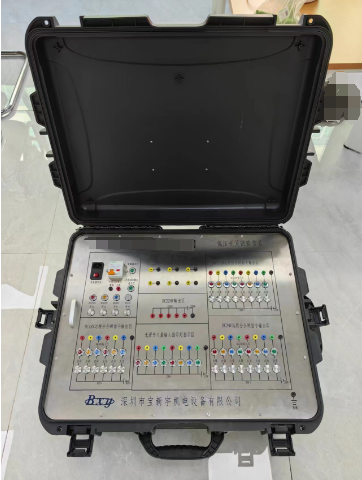

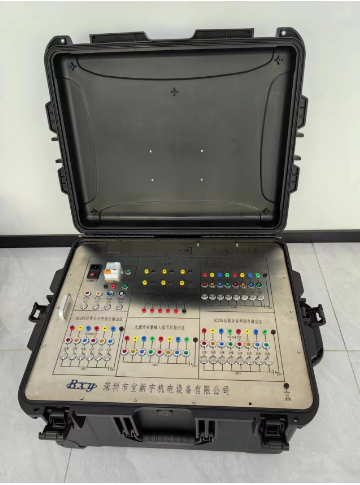

LVST低壓開關試驗箱包含箱體、電源線、220VDC電源模塊、 48VDC電源模塊、24VDC 電源模塊、時間繼電器、指示燈、按鈕、散熱裝置、接線線組、測試導線等主要部件。采用模塊化、便攜式設計。功能特點如下：
1）LVST低壓開關試驗箱可在開關功能試驗時獨立于配電盤單獨進行開關功能試驗；可接入試驗裝置模擬DCS分合閘指令使開關真實動作。
2）LVST低壓開關試驗箱可真實接收低壓配電開關分合閘信號及故障信號并通過指示燈或蜂鳴器 直觀反饋；裝置通過在低壓開關上安裝二次端子排整體插拔接入，實現開關與試驗裝置電氣連接快速、高效、零失誤。
3）在試驗箱側擬使用快速測試導線快速插拔，按不同低壓開關型號需要實現裝置與開關內部接線之間的連接，減少試驗裝置接入不同型號低壓開關接線時的變更工作，提高試驗效率。
4）針對不同廠家及類型的低壓開關，可通過更換對應廠家的二次端子排及按不同開關型號更改試驗箱側接線，從而滿足不同類型低壓開關的功能試驗需求。
5)LVST低壓開關試驗箱提供多路交直流電壓等級，對不同的電壓等級的低壓開關電器元件進行測試；LVST低壓開關試驗箱可以同時實行多路測試，只要按照要求正確接線，可以提高測式效率。
6)LVST低壓開關試驗箱除對好的元器件提供指示外，還能對質量不正常的元器件提供報警功能，有利于用戶對低壓開關電器元器件好壞的正確識別；
7）LVST低壓開關試驗箱對有需要用時間進行控制的低壓開關電器元器件，可以單個設定時調整，便于用戶在維修檢測中更為方便實用；
8）LVST低壓開關試驗箱接線提供插頭插座式的撥插，使用起來方便快捷，工作效率高；各電源模塊均采用過流過載和短路保護，從而可延長設備的使用壽命，保證操作人員安全；
9）線組及通用測試導線配備大小合適的線包，以便線組和測試導線能全部裝入，便于現場試驗時攜帶。

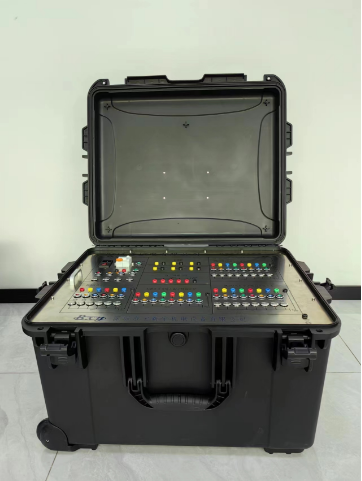

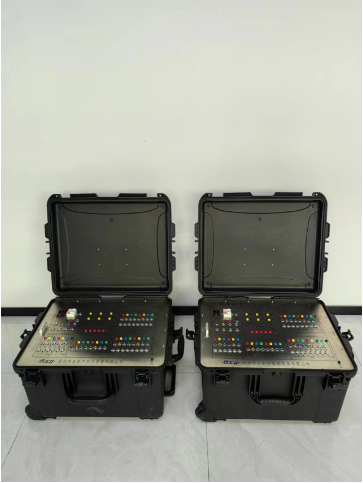

10）LVST低壓開關試驗箱便攜式模塊化設計，參考行李箱結構設計車輪和拉桿，方便移動。
