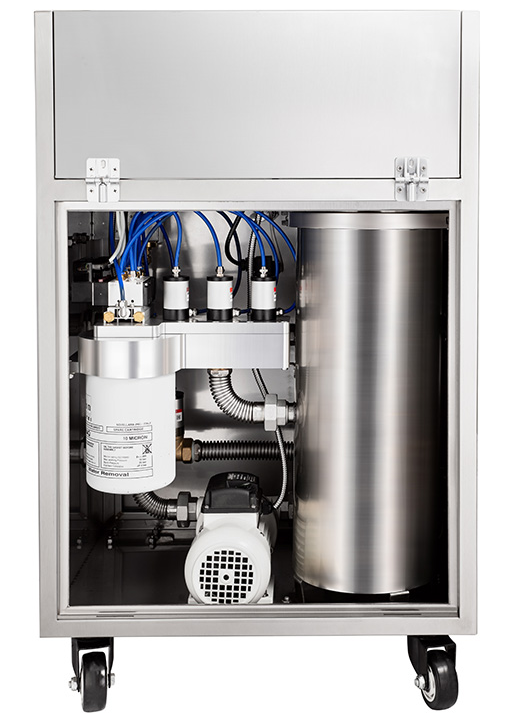

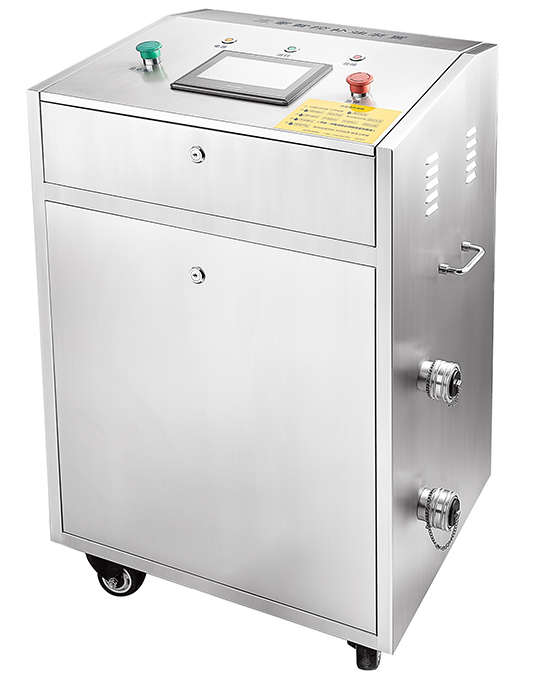

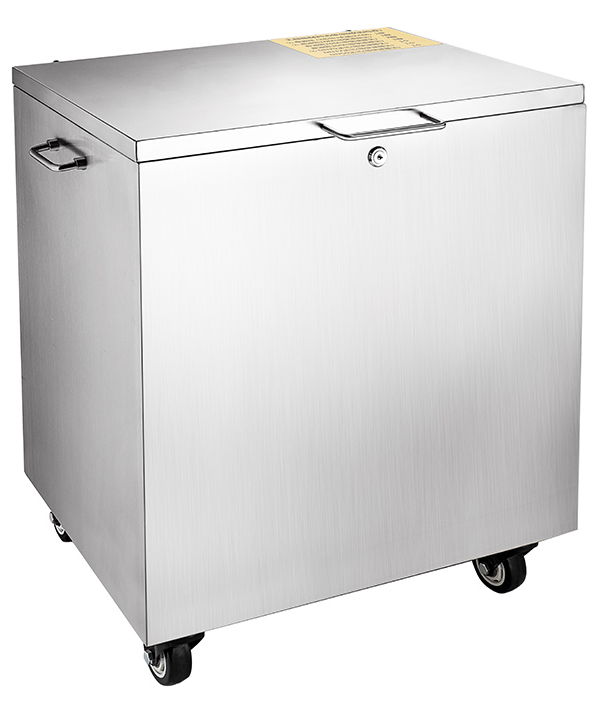

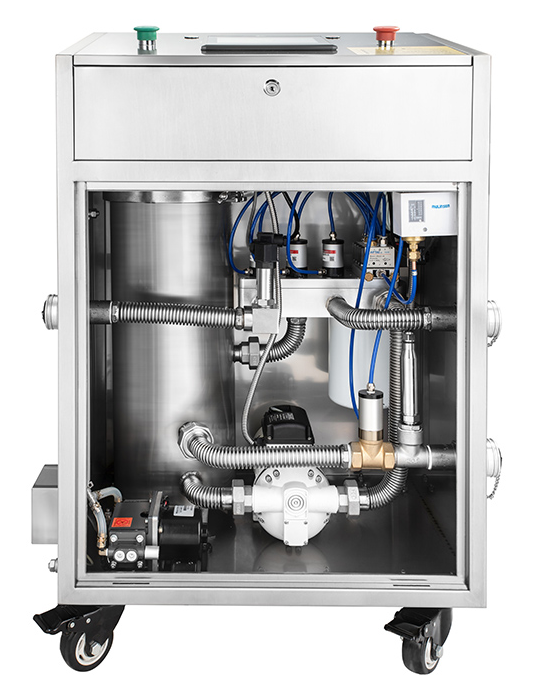

油浸式變壓器智能帶電補油裝置包括用于油浸式變壓器連通的油枕、儲存變壓器油的儲油罐、減小補油管線中變壓器油流量不均勻度的緩沖罐、儲油罐中的變壓器油輸入緩沖罐連接油管、一次抽真空泵、二次抽真空用的羅茨泵、電動調節閥、油過濾器、單向閥、流量計、開關球閥、隔膜泵、PLC控制系統、觸摸屏電腦、電源模塊共同組成的一套自動過濾在線補油裝置。其主要特點：可較穩定地調節并控制注油管的注油速率，避免注入的變壓器油在油枕及油浸式變壓器內產生油流涌動、沖擊、湍流、飛濺等狀況，因而在補油過程中不會在油枕內產生大量氣泡與強烈的沖擊力，有效防止了油浸式變壓器在在線注油過程中容易發生油流涌動而導致變壓器內部產生高壓放電的危險。

油浸式變壓器智能帶電補油裝置特點：

1）油氣分離：針對傳統補油模式需要停電補油的問題，快速在線補油裝置設計了真空循環排氣系統，在補油前利用油流內部循環，使整個油路達到真空，補油后無需進行排氣。

2）進注分離：補油裝置將補油工作分為進油和注油兩個過程，交替進行、互不影響，實現風險分段控制。同時，該產品還增加了人工手動急停按鈕，確保補油過程零風險。

3）油泵分離：針對壓板式濾油機齒輪泵摩擦產生不良特征氣體的問題，裝置輸油泵和補油泵采用隔膜泵，借助薄膜將油流和泵體分開。在隔膜泵的動力作用下，油流增壓后向油枕內注油，真正實現絕緣油零污染。

4）注油管分流注油：在線補油系統通過調節控制回油管上的調節閥1的開度，便可穩定地調節控制注油管的分流注油速率，避免注入的變壓器油油流在油枕及油浸式變壓器內產生油流涌動、沖擊、湍流、飛濺等狀況，在補油過程中不會在油枕內產生氣泡與強烈的沖擊力，有效防止了油浸式變壓器內部容易發生電離放電的超壓危險。

5）油浸式變壓器智能帶電補油裝置采用智能控制系統。由流量控制模塊和流程控制模塊組成。主要控制部件由流量計、電動調節閥、PLC控制器、觸摸顯示屏、急停按鈕、告警指示燈、供電電源等。通過兩個模塊的協調配合，進而實現智能補油。

以上變壓器快速在線補油裝置工作原理特點，確保裝置無需停電即可完成油浸式變壓器的在線補油工作，與傳統離線補油方式需對油浸式變壓器停電相比，不影響電力系統的生產運行，并具有安全、高效、方便、快捷的優勢。
