1、BXY-RCT型繼電器綜合測試及修復裝置簡介
BXY-RCT型繼電器綜合測試及修復裝置主要實現三大功能：繼電器校驗、繼電器觸點去氧化處理和專用響應時間測量。繼電器綜合測試及修復裝置包括繼電器連接模塊、程控電源模塊、繼電器校驗測試模塊、繼電器觸點去氧化處理模塊、專用響應時間測量模塊和上位機電腦。通過伏安法測量繼電器線圈電阻。通過選擇直流法或脈沖法測試?yán)^電器的吸合電壓、保持電壓和釋放電壓。
2、BXY-RCT型繼電器綜合測試及修復裝置功能特點
1）繼電器綜合測試及修復裝置適用于標準電磁繼電器(中間繼電器、延時繼電器、電壓監視繼電器、接觸器)、溫度/壓力繼電器(輸入電流4-20mA/24VDC,輸出觸點閉合)校驗。能測試常開、常閉、延時、轉換型電磁繼電器的線圈電阻、額定電流、接觸電阻、吸合電壓、釋放電壓、吸合時間、釋放時間、吸合回跳時間、釋放回跳時間、動作延時時間、復位延時時間。繼電器校驗完成后，根據校驗結果直接選擇是否對繼電器常開、常閉觸點一鍵微電弧去氧化處理。
2）繼電器綜合測試及修復裝置一次可以測試一只4組常開，4組常閉的繼電器、4組轉換或延時繼電器(2延時+2瞬態)，有快檢和精測兩種測試方法，快檢采用直流測試法，精測采用脈沖測試法。
3）線圈電阻的測試具有溫度自動補償功能，抗干擾能力強。在輸出短路或過載時,校驗臺自動切斷輸出的保護功能。
4）人機界面友善，操作簡單直觀；能夠直接生成測試報告。帶通信接口，可連接PC機，通過上位機軟件可將測試結果送 PC機顯示、儲存、統計、打印，也可通過PC機進行參數設置。
5）對每個繼電器進行編碼（條形碼），能用自動掃描進行設備識別和測試及數據統計。能直接生成臺山核電繼電器測試報告（excel格式），報告里包含繼電器的編碼、繼電器各種參數的檢測數據、合格判定。

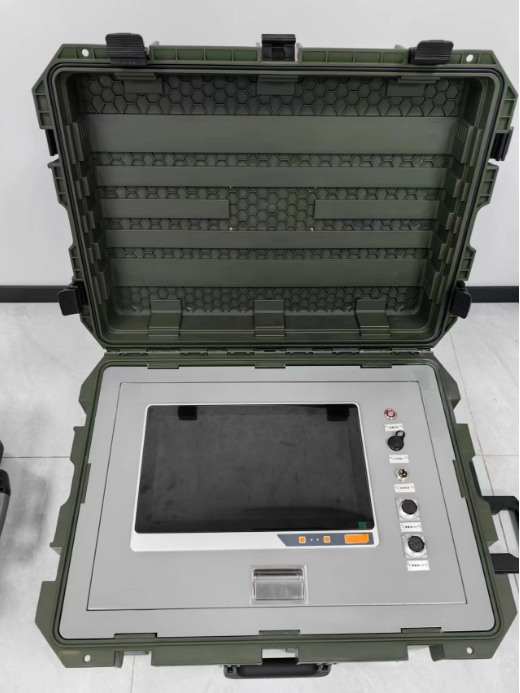

6）繼電器綜合測試及修復裝置具有便攜移動性，在實驗室時可以將測試平臺拿出來放到桌子上，需要遠距離移動的時候可以放到類似行李箱里進行安全平穩的移動。。
7)繼電器綜合測試及修復裝置集成專用響應時間測量功能，響應時間精度≤0.1ms,能作為計量工器具使用、檢定。裝置具有觸點電阻、線圈電壓測試儀表等檢定和校正功能。
8)測控軟件根據客戶要求定制、代碼開源、功能豐富。全自動測試軟件，數據自動保存、查詢、顯示、打印等。
9)繼電器綜合測試及修復裝置自身可以完成錄波器、繼電器測試、時間測試、電源輸出一體機功能。提供具有資質的第三方機構出具的產品性能測試報告，保證繼電器校驗測試的準確性、持續性。
3、BXY-RCT型繼電器綜合測試及修復裝置的測試工裝
BXY-RCT型繼電器綜合測試及修復裝置的繼電器連接模塊作為繼電器的測試工裝，包含繼電器底座接口模塊、繼電器底座連接線、無底座式繼電器連接線、其他連接件如鱷魚夾等。
繼電器底座接口模塊（測試工裝）根據客戶提供的模型定制，模塊上標注有觸點編號，與測試儀顯示及測試報告中觸點保持一致，繼電器底座接口模塊插接部分易損件的更換方便快捷。

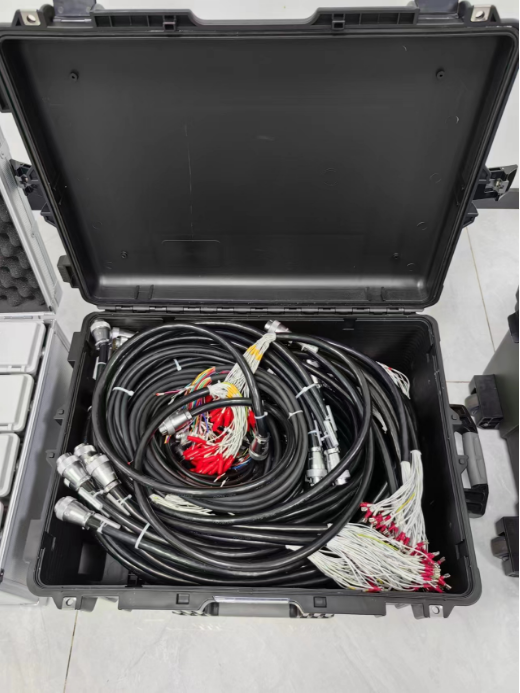

考慮繼電器底座接口模塊不可用的情況，另外配置繼電器底座連接線，用于與繼電器原底座進行校驗使用；線阻＜0.1Ω，可連接不少于4副觸點，每根線帶與底座配套線鼻子，每根線有標識及顏色區分，每組線標明適用于哪種繼電器。
針對自帶底座的繼電器和西門子一體式無底座，非插拔式繼電器，無需接口模塊，我司配置與底座或繼電器連接的相關連接線，線阻＜0.1Ω，不少于4副觸點，帶與底座配套線鼻子，每根線做功能標識及顏色標識，以區分電源及不同觸點，防止單一接口故障造成無法校驗，相關接線接口冗余配置。
其他連接件如鱷魚夾等用于繼電器與校驗臺之間連接。
